在电力电子技术高速发展的现在，igbt模块作为主要功率器件，已成为推动新能源、轨道交通、工业自动化等领域变革的关键力量。其全称为绝缘栅双极型晶体管模块（insulated gate bipolar transistor module），通过融合mosfet的高输入阻抗特性与双极型晶体管的低导通压降优势，实现了高效、可靠的功率转换能力。

技术架构与演进历程

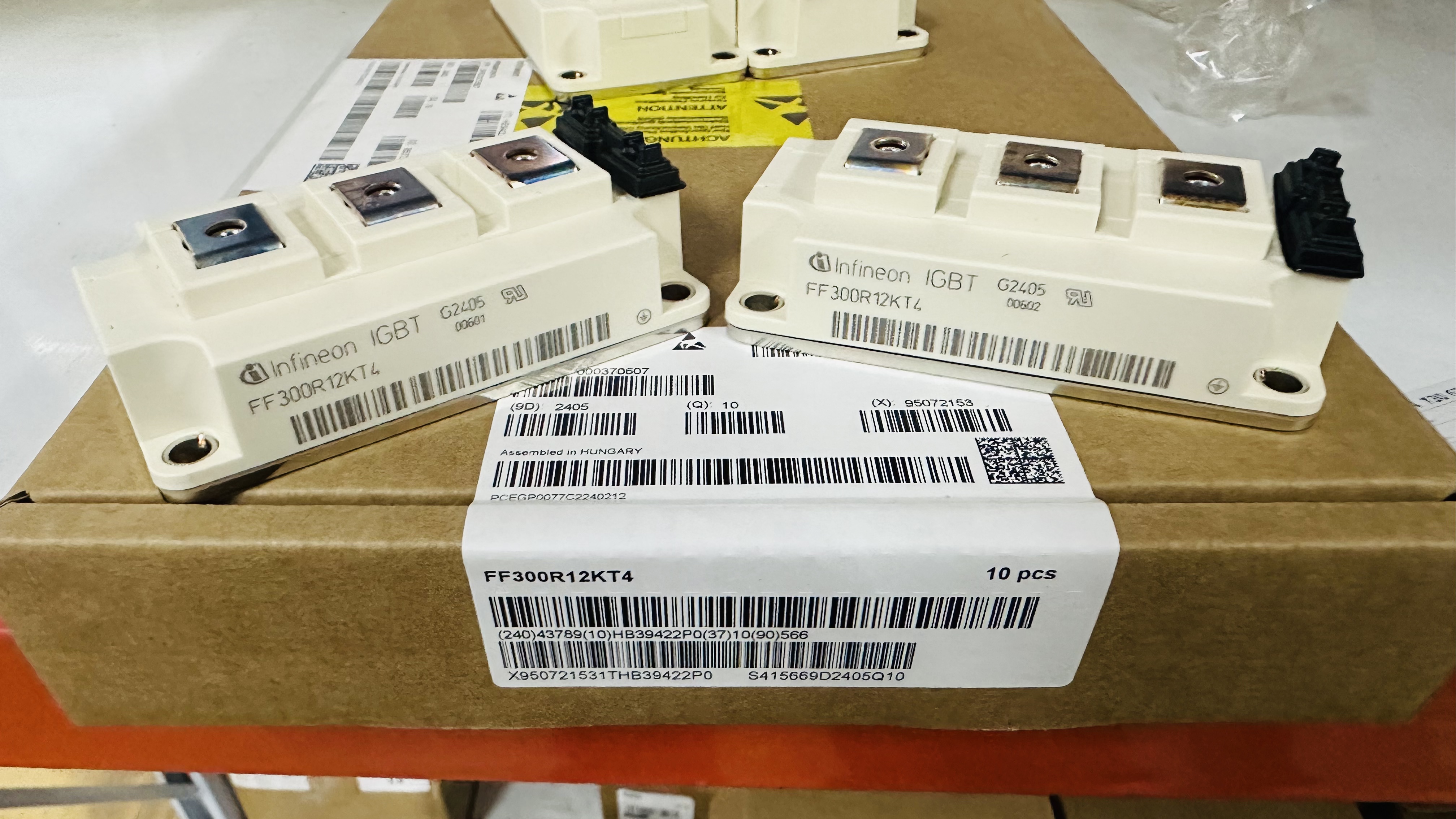

igbt模块由igbt芯片与续流二极管芯片通过特定电路桥接封装而成，其内部采用多层复合结构：氧化膜隔离的栅极与发射极构成电压控制端，集电极与发射极之间则通过pnp晶体管与n沟道mosfet的协同作用实现电流通断。自1979年首代概念器件问世以来，该技术经历了从平面栅到沟槽栅的结构革新，以及从穿通型（pt）到非穿通型（npt）、弱穿通型（lpt）的纵向设计迭代。20世纪90年代中期引入的沟槽栅技术，通过硅干法刻蚀工艺将通态电压与关断时间的性能参数优化了30%以上，而2015年后量产的第七代igbt模块更将功率密度提升40%，同时降低开关损耗25%。

应用场景解析

在新能源汽车领域，igbt模块占据电机控制器成本的8%-10%，承担着直流电到交流电的逆变功能。以特斯拉model 3为例，其采用的碳化硅基igbt模块使电机效率提升至97%，续航里程增加15%。在光伏发电系统中，igbt模块构成的逆变器将直流电转换为符合电网标准的交流电，转换效率达98.5%以上，保障了光伏电站25年使用寿命内的稳定运行。轨道交通领域，cr400af复兴号动车组的牵引变流器采用3300v/1200a级igbt模块，实现每公里0.03千瓦时的低能耗。

制造工艺与可靠性保障

igbt模块的封装工艺涉及真空回流焊接、超声波键合、激光打标等12道精密工序，空洞率需严格控制在1%以下。其内部采用三明治结构：硅片通过铝线键合与陶瓷绝缘基板连接，再经高可靠性锡焊技术固定于铜底板。这种设计使热循环寿命达到5000次以上，温升幅度较传统封装降低15℃。针对高铁、舰艇等极端应用场景，模块采用共烧瓷片多芯片技术，将无源元件埋层于衬底中，使电路接线电感降低60%，系统效率突破98%。

市场竞争格局与发展趋势

全球igbt市场呈现英飞凌、三菱、富士电机三足鼎立的格局，2024年cr3市场份额达51%。但国内企业正加速突破：斯达半导在新能源汽车igbt模块领域市占率跻身全球前六，士兰微的1200v igbt芯片已通过车规级认证。技术发展呈现三大趋势：一是材料革新，sic基igbt模块使工作结温提升至200℃，功率密度增加3倍；二是结构优化，双面散热封装技术将热阻降低至0.1k/w；三是智能化集成，内置温度/电流传感器的智能模块可实现故障自诊断。

未来挑战与机遇

尽管国内igbt产业规模预计2025年将达458亿元，但芯片设计、失效分析等技术仍受制于人。车规级igbt的2年导入周期与轨道交通领域6500v以上电压等级的技术壁垒，仍是国产化进程的主要障碍。不过，随着"双碳"战略推进，2025年新能源汽车与充电桩领域对igbt的需求将分别突破200亿和240亿元。第三代半导体材料的产业化应用，更可能催生千亿级市场空间。

在这场由igbt模块驱动的能源变革中，技术创新与产业链协同正重塑全球竞争格局。从高铁飞驰到光伏并网，从电动汽车到智能电网，igbt模块以每秒百万次的开关动作，编织着现代社会的能源脉络。随着国产厂商在芯片设计、封装测试等环节的持续突破，中国有望在2030年前实现igbt自给率70%的目标，为全球能源转型贡献东方智慧。
